WGT型接中間套鼓形齒式聯軸器包括有分別用來連接動力輸入軸和動力輸出軸的一個左軸套和一個右軸套，在左軸套的端部設置有鼓形齒，套在左軸套外圍的聯接套通過其內齒與左軸套上的鼓形齒相嚙合，右軸套的端部設置有連接法蘭，連接法蘭與聯接套通過穿接螺栓連接固定，中間添加一加長軸套連接法蘭和聯接套之間。帶中間軸套型鼓形齒式聯軸器結構簡單、安裝方便齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。

WGT型接中間套鼓形齒式聯軸器外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。

WGT型接中間套鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。

WGT型接中間套鼓形齒式聯軸器的表決方法應符合GB3852的規定

標記示例：

主動端：Y型軸孔，A型鍵槽，d1=50mm，L=112mm

從動端：Y型軸孔，A型鍵槽，d2=50mm，L=112mm

中間套長度H=300mm的Ⅰ型WGT6聯軸器：

WGT6聯軸器50*112-300 JB/T7004-93

過盈配合油壓裝卸的無鍵聯接的聯軸器按JB/T6136的規定，其標記方法，在軸孔直徑前面加"U"表示

例1：主動端：Y型軸孔，過盈配合油壓裝卸，d1=90mm，L=172mm

從動端：Y型軸孔，過盈配合油壓裝卸，d2=100mm，L=212mm

中間套長度H=500MM的Ⅰ型WGT6聯軸器：

WGT6聯軸器U90*172/U100*212-500

WGT型接中間套鼓形齒式聯軸器屬于剛撓性聯軸器，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。

WGT型接中間套鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。

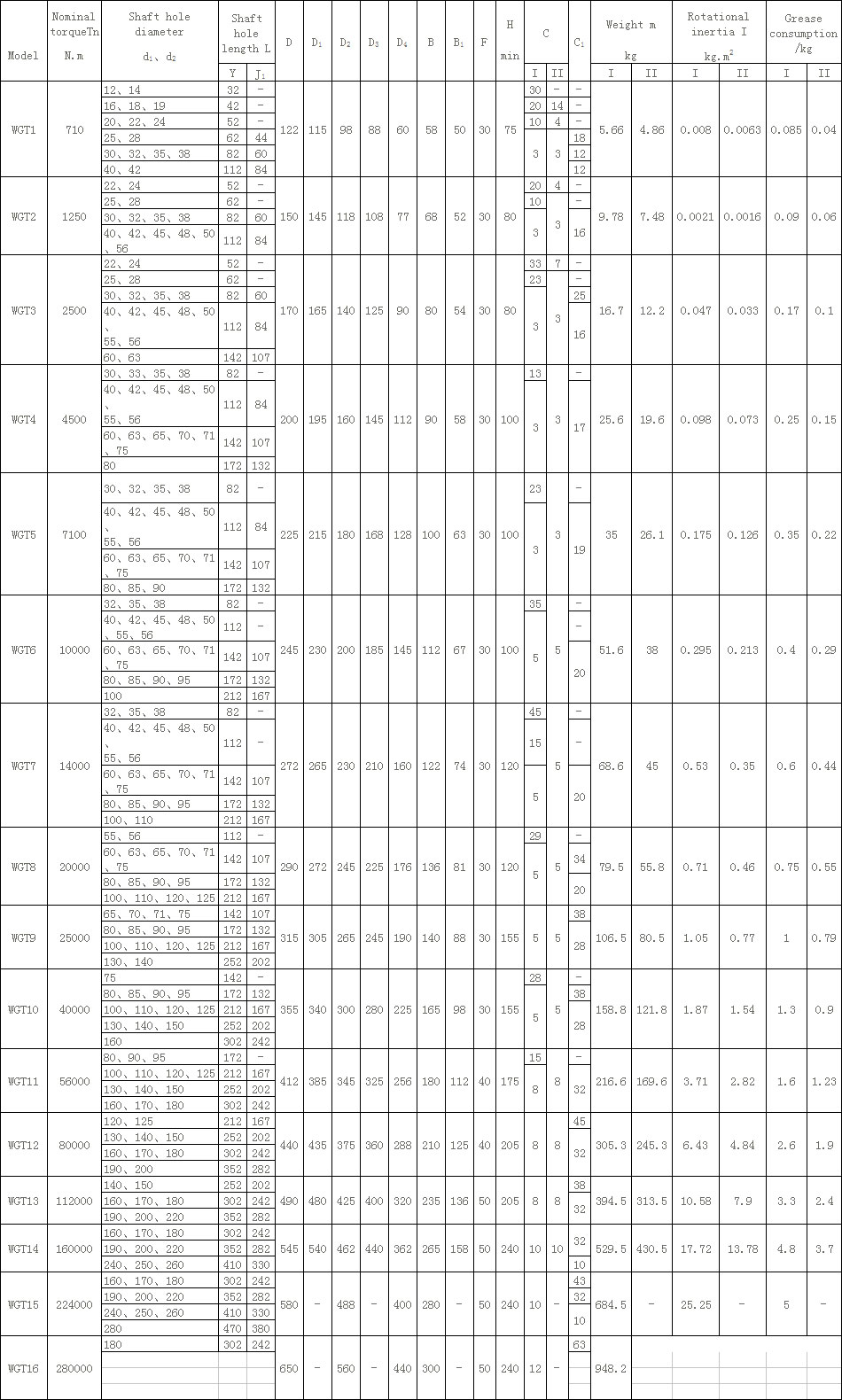

技術參數：
